Op deze site staan kristalontvangers afgebeeld welke ik gebouwd heb.
Kristalontvangers zijn radio's welke zonder netspanning of batterijen werken.
De benodigde energie wordt opgepikt met een antenne en is afkomstig van de zender waar je naar luistert.
Het principe van de kristalontvanger is voor het eerst gebruikt in de jaren 1910-1920, maar nog steeds kunnen dit soort ontvangers worden gebruikt.
De ontvangers zijn bestemd voor ontvangst van middengolf zenders.

This site shows the crystal receivers I have built.

Crystal receivers are radio receivers that work without a power supply or batteries.  The energy it uses is picked up by the antenna and comes from the station it is receiving.

The principle of crystal receivers was first used around 1910-1920, but these receivers are still in use today.

These receivers can receive the medium wave band (B.C. band.)




De ontvangers  / The receivers


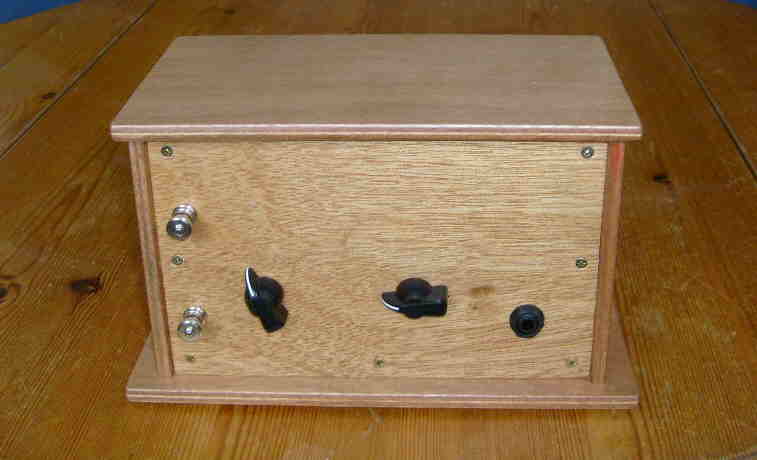

Set 1

Ontvanger met raamantenne
Receiver with loopantenna
Click here for English description.




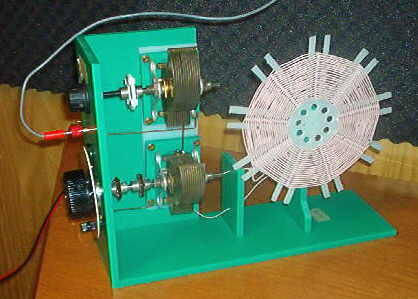

Set 2

Ontvanger met twee afgestemde kringen
Receiver with 2 tuned circuits
Click here for English description.




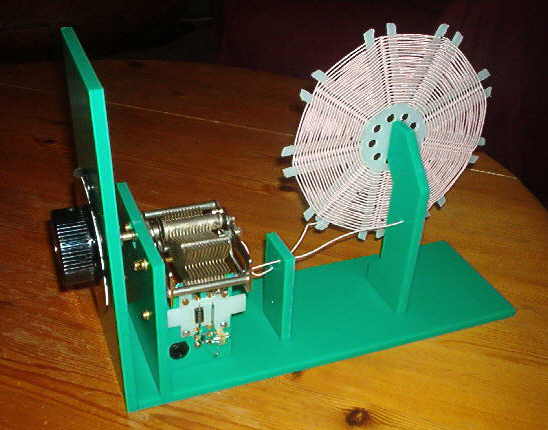

Set 3

Ontvanger met raamantenne
Receiver with loopantenna
Click here for english description.




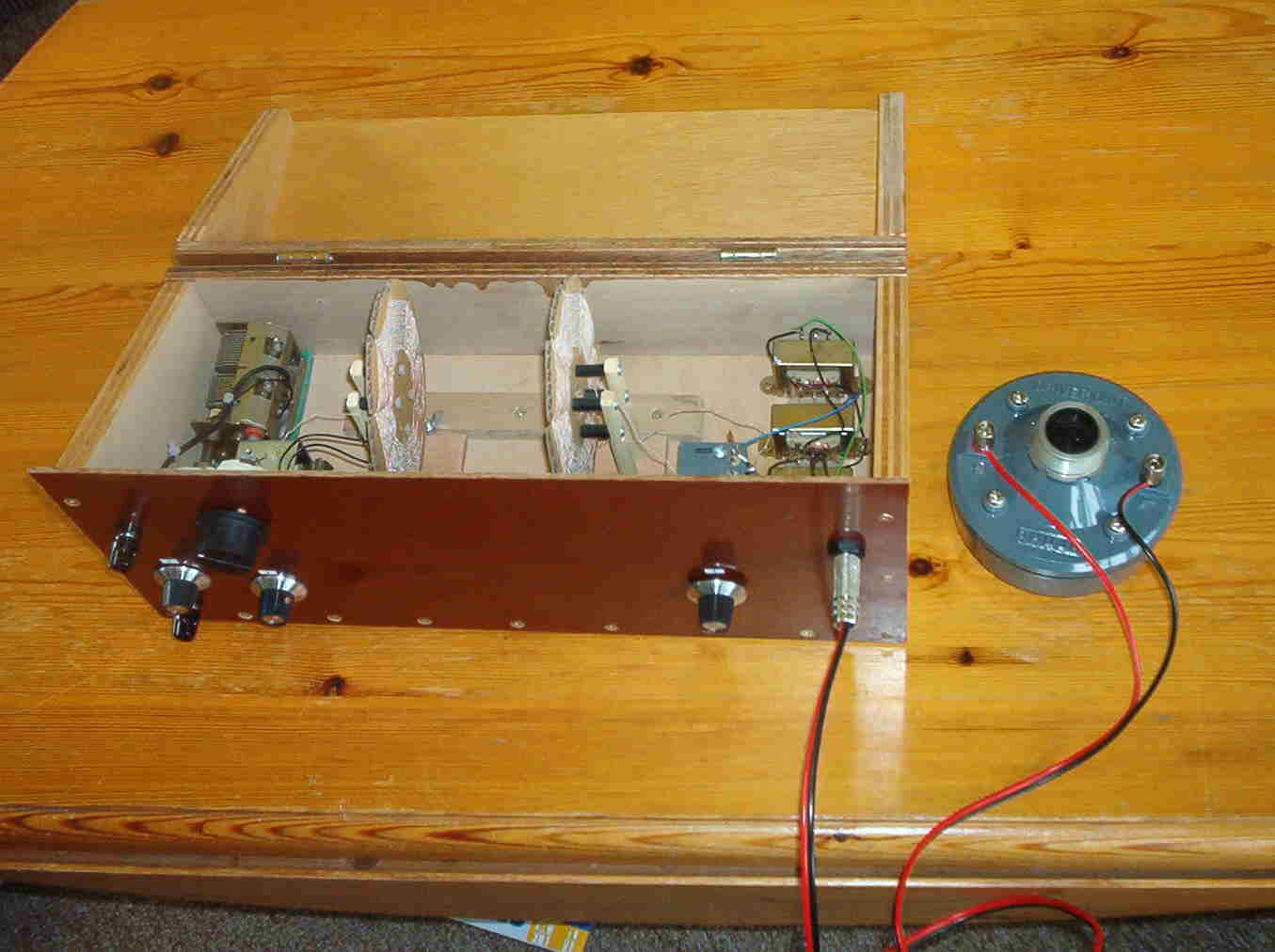

Set 4

Wedstrijdontvanger
Contestreceiver
Click here for English description.

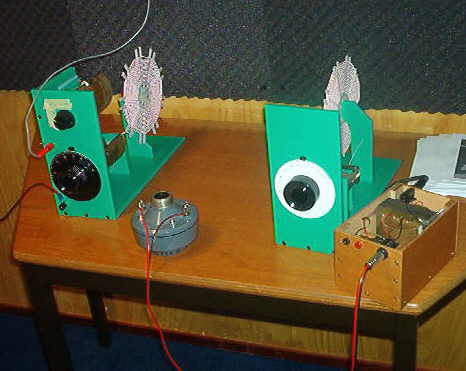

Set 5

Portable kristalontvanger
Portable crystal receiver
Click here for English description.

Set 6

Kristalontvanger voor de FM band
Crystal FM receiver
Click here for English description.


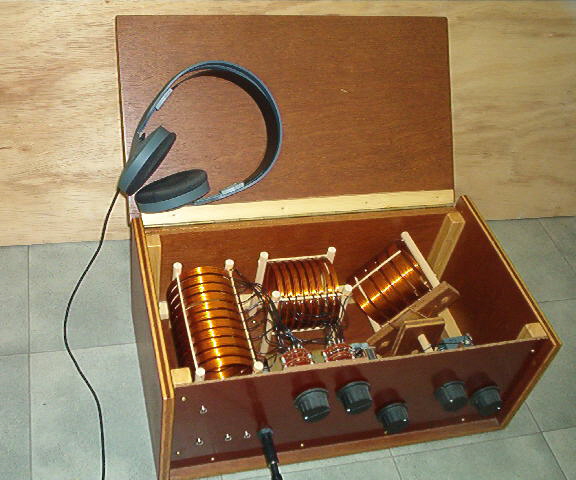

Set 7

DX ontvanger met twee
afgestemde kringen
DX receiver with two tuned circuits
Click here for English description


Set 8

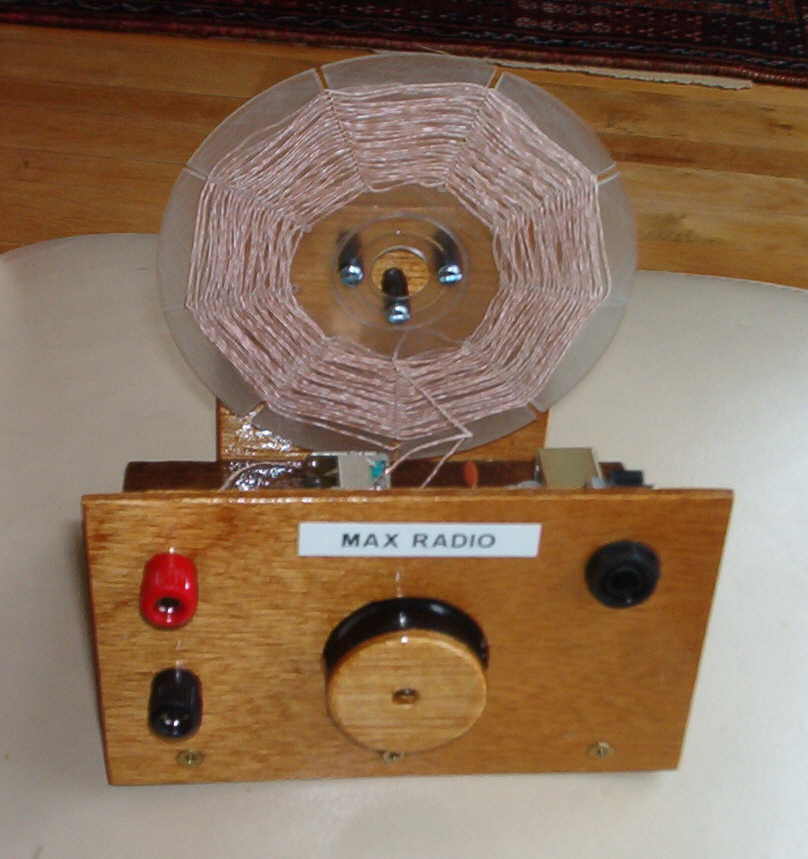

De "Max Radio"
The "Max Radio"
Click here for English description

Set 9

Ontvanger met keramische resonator
Receiver with ceramic resonator
Click here for English description



Set 10

Ontvanger met raamantenne
Receiver with loopantenna
Click here for English description



Set 11

Ontvanger met enkele afstemkring
Receiver with single tuned circuit
Click here for English description



Set 12

Ontvanger met enkele afstemkring
Receiver with single tuned circuit
Click here for English description




Unit's


Transformator unit 1

Transformer unit 1
Click here for English description



Transformator unit 2

Transformer unit 2
Click here for English description




Antenne tuner unit 1

Antenna tuner unit 1
click here for English description




Detector unit 1
Detector unit 1
click here for English description






Technische informatie Technical information
Audio laagdoorlaatfilter Audio lowpass filter
Diodes    Diodes
Hoe bouw ik een gevoelige kristal ontvanger
Inclusief calculator voor het berekenen ontvanger gevoeligheid.
How to build a sensitive crystal reveiver
Inclusive calculator for calculating receiver sensitivity.
Audio transformatoren Audio transformers
Luidsprekertest Loudspeakertest
2000 Ohm Hoofdtelefoons 2000 Ohm headphones
Kristaloortelefoon Crystal earplug
Driver unit Driver unit
Theorie over afgestemde LC kringen   Theory about tuned LC circuits
Berekenen van componentwaarden van een antenne tuner Calculating the component values of an antenna tuner
Theorie over gekoppelde kringen Theory about coupled circuits
Theorie over isolatiematerialen     Theory about insulation materials
Experimenten met LC kringen   deel1
Deel 2
Deel 3
Deel 4
Deel 5
Deel 6
Deel 7
Deel 8
Deel 9
Deel 10
Experiments with LC circuits  part1
Part 2
Part 3
Part 4
Part 5
Part 6
Part 7
Part 8
Part 9
Part 10
Experimenten met gekoppelde kringen   Experiments with coupled circuits
Experimenten met antenne tuner unit's   Experiments with antenna tuner units
Experimenten met een detector unit Experiments with a detector unit
Experimenten met transformatoren   Experiments with transformers
Het meten van de Q factor van LC kringen   Measuring the Q of a LC circuit
Het meten van ingangs impedantie, bandbreedte en rendement van transformatoren   Measuring the input impedance, bandwidth and efficiency of transformers
Update: 27 januari
FET versterker voor het meten aan LC kringen
Betere foto's geplaatst, en updates  voor het voedingscircuit
Update: january 27
FET amplifier for measuring LC circuits
Better pictures places, and updates for the powersupply circuit
Nieuw: 8 februari
Diode detector / AM demodulator voor meet doeleinden
New: february, 8
Diode detector / AM demodulator  for measuring purposes




Gastenboek   -   Guest book

Loglijsten van kristalontvanger wedstrijden

Log's of crystal receiver contests

Winkeltje
Onderdelen voor kristalontvangers te koop.
Shop
Crystal receiver parts for sale.
Samensteller van deze site: Dick Kleijer uit Nederland.

Neemt u A.U.B. geen contact met me op voor vragen of discussies over deze website.
Ik wil daar geen tijd meer aan spenderen.

This site is made by: Dick Kleijer from the Netherlands.

Please do not contact me about questions or discussions about this website.
I am not willing to spend time in that anymore.



Interessante links   Interesting links
Informatie over kristal ontvangers Gollum's Crystal Receiver World Information about crystal receivers
Veel zelfgebouwde kristalontvangers Dave's homemade crystal radios A lot of self made crystal radios
Theoretische informatie over kristal ontvangers Crystal radio set systems
Design, measurement and improvement
Theoretical information about crystal receivers
Info over middengolf zenders uit Europa en Afrika Euro-African Medium Wave Guide Info about European and African medium wave stations
Discussie groep over kristalontvangers Rap 'n tap Discussion group about crystal receivers
Een andere door mij gemaakte website http://www.dicks-website.eu/ An other website made by me
